DirtGuard

DirtGuard_Kit

N.º da peça.: X991635222000

Proteja o que impulsiona o seu desempenho – a lona traseira adaptável para o seu trator

A lona traseira adaptável protege de forma confiável a traseira do trator contra sujeira e resíduos de colheita.
O DirtGuard protege de forma confiável todos os componentes sensíveis, como conexões hidráulicas, o braço superior e conexões elétricas. Assim, sua máquina permanece mais limpa e operacional por mais tempo – mesmo nas condições de trabalho mais adversas.

Projetado para a Fendt 300 Vario - 1000 Vario.*

VISÃO GERAL DO PRODUTO

O que é o DirtGuard?

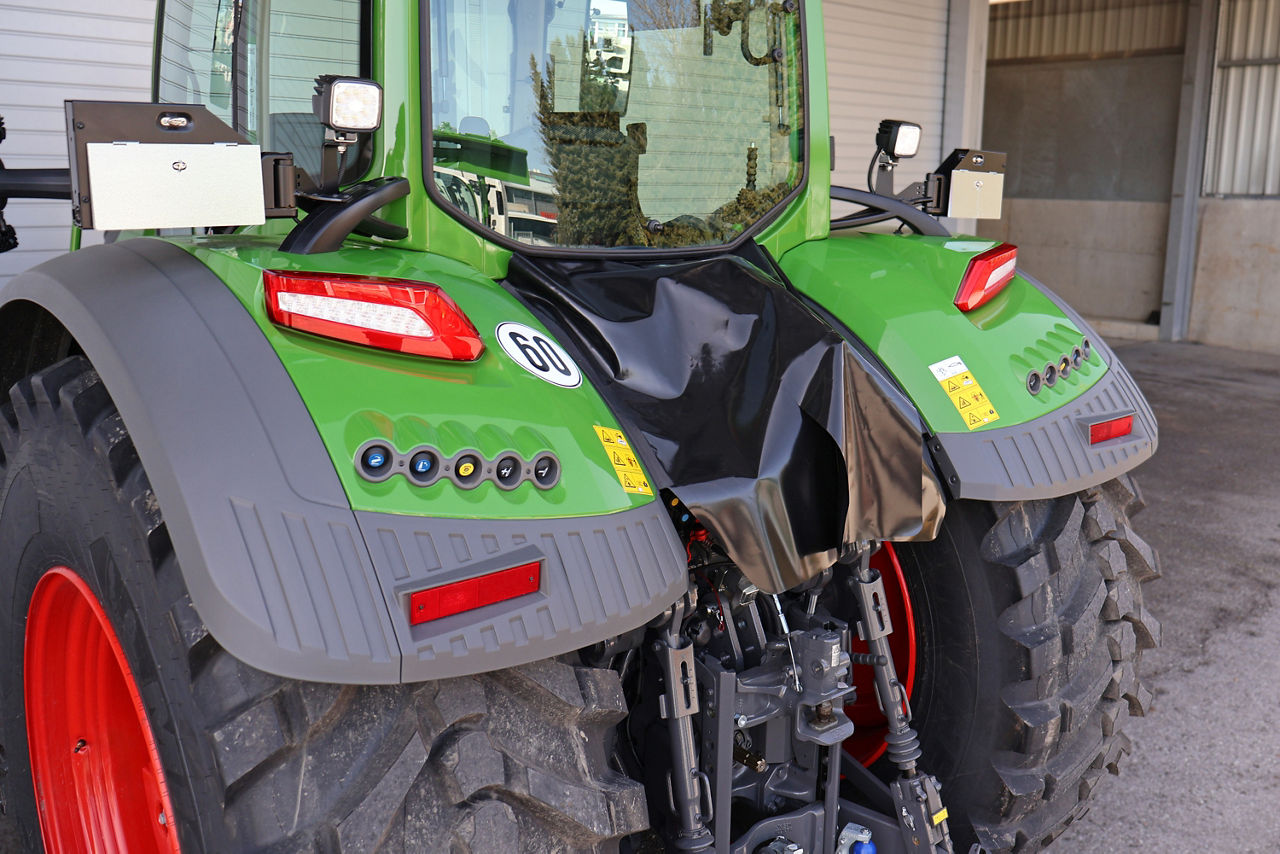

O DirtGuard é uma lona traseira resistente e com ajuste preciso, que é fixada diretamente no trator e cobre toda a parte traseira de forma confiável.
As barras de guia aparafusadas ao para-lama garantem uma instalação segura, de modo que o DirtGuard permanece firmemente no lugar mesmo em condições de forte sujeira.

* O DirtGuard pode ser instalado nos seguintes modelos da Fendt:
300 Vario Gen5, 500 Vario Gen4, 700 Vario Gen7, 800 Vario Gen5, 900 Vario Gen6, 1000 Vario Gen3

Conteúdo da embalagem

O kit DirtGuard inclui o seguinte:

  • 1 lona
  • 2 perfis de acabamento
  • 6 parafusos (curtos)
  • 6 parafusos (longos)
  • 6 arruelas com porca

CARACTERÍSTICAS IMPORTANTES

GUIA RÁPIDO DE INSTALAÇÃO

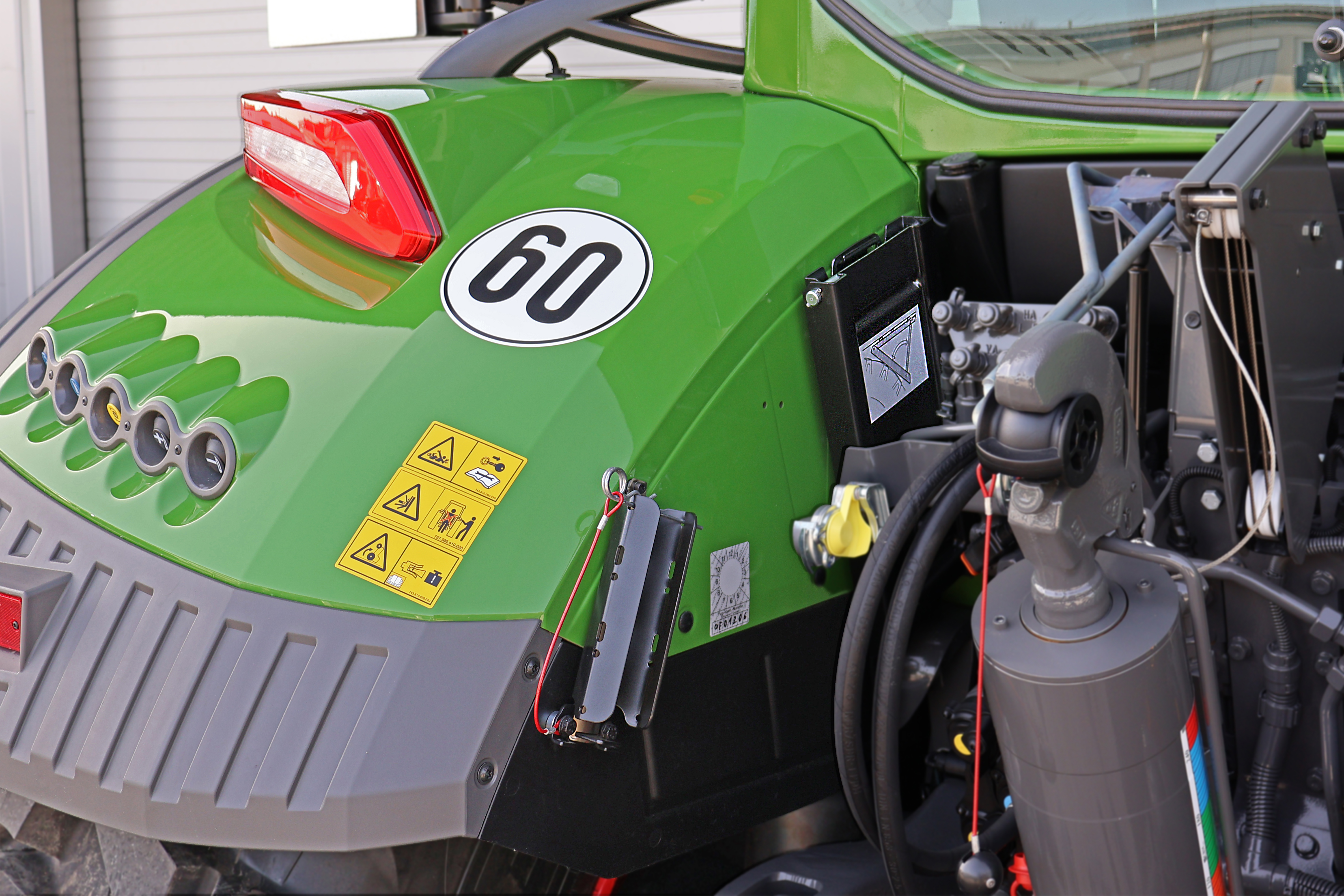

Preparação

1.º passo

Estacione o trator em terreno plano.

Desligue a ignição, remova as cunhas de segurança e, se necessário, o suporte das esferas dos braços inferiores.

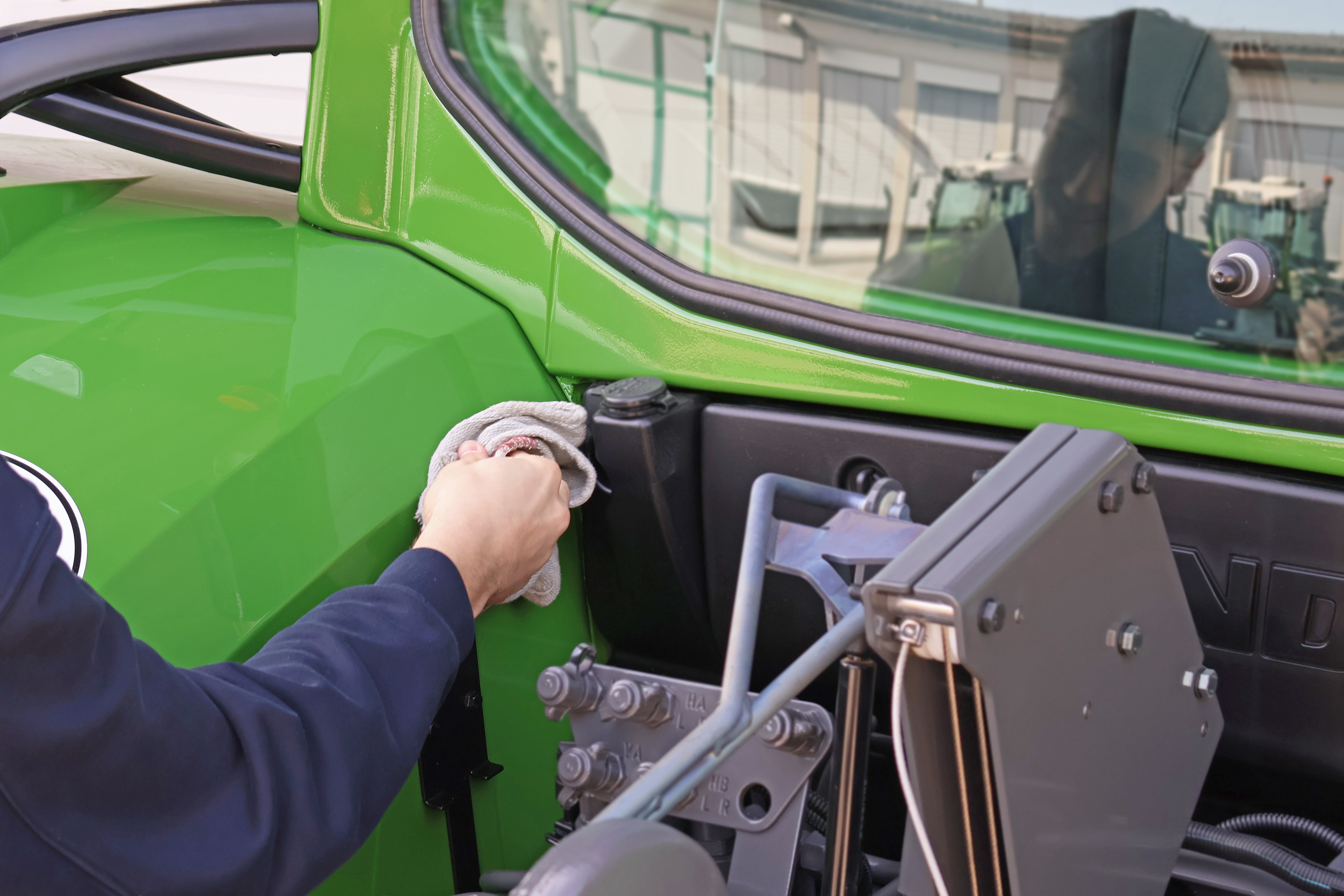

Limpeza da superfície

2.º passo

Limpe a superfície dos para-lamas nas áreas de montagem.

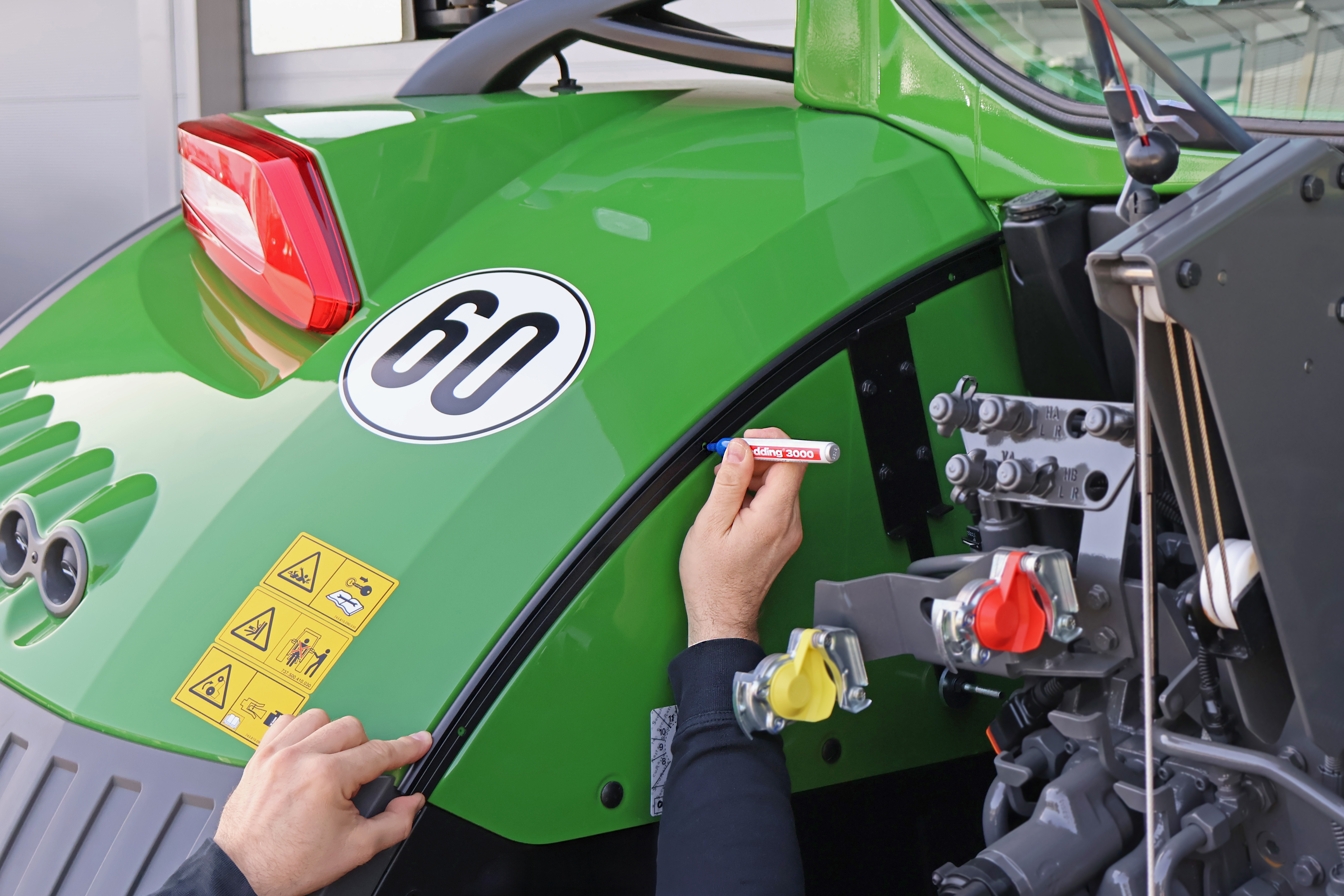

Marcar os pontos de perfuração

3.º passo

Segure as ripas de vedação na posição de instalação contra os para-lamas e marque os três furos em cada lado.

Perfuração dos orifícios de fixação

4.º passo

Faça três furos com 6,5 mm de diâmetro cada um nos pontos marcados em ambos os para-lamas.

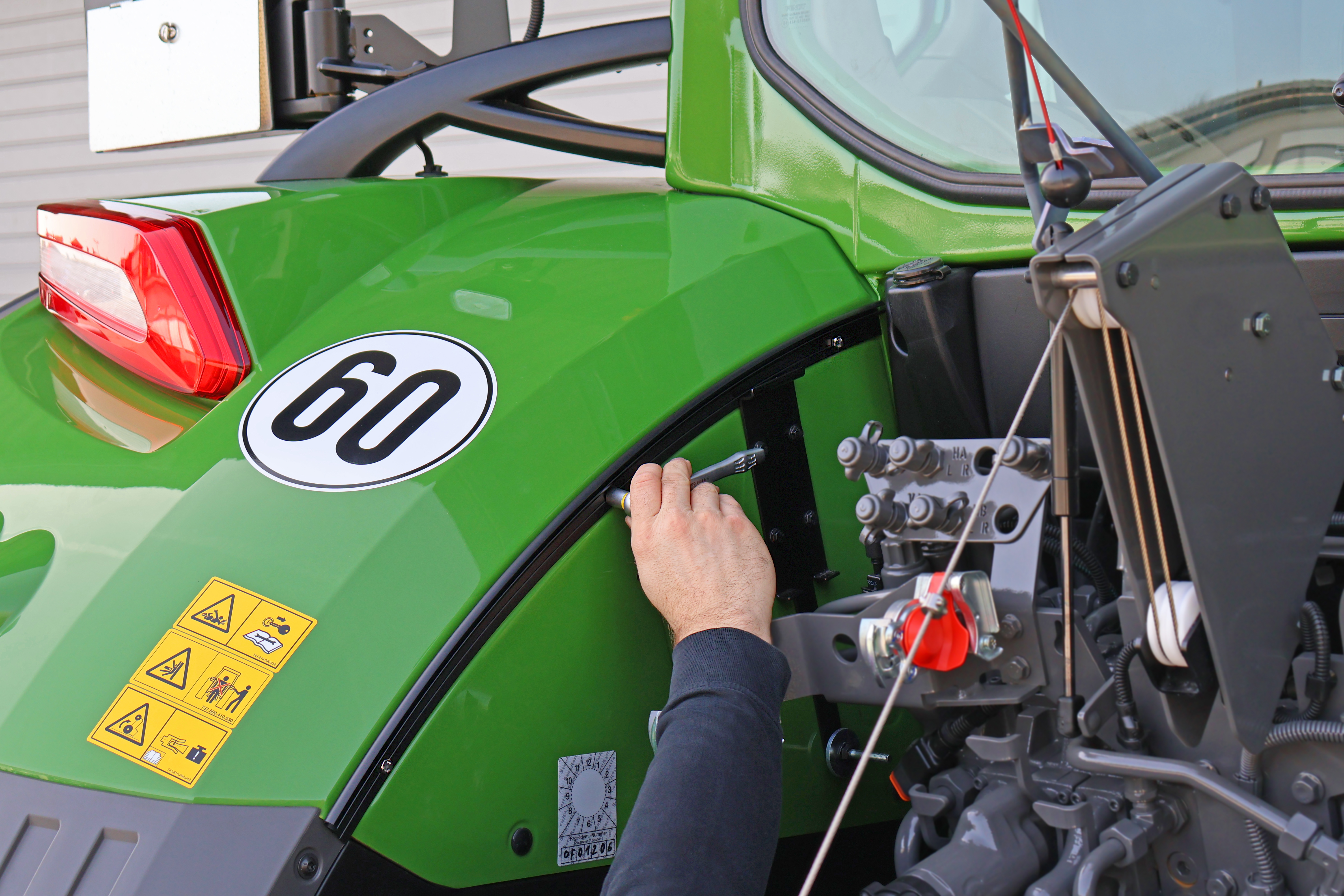

Montagem dos perfis de keder

5.º passo

Prenda as calhas com os parafusos, arruelas e porcas fornecidos.

O kit contém parafusos de dois comprimentos diferentes.
Use os parafusos mais longos apenas se os curtos forem muito curtos.

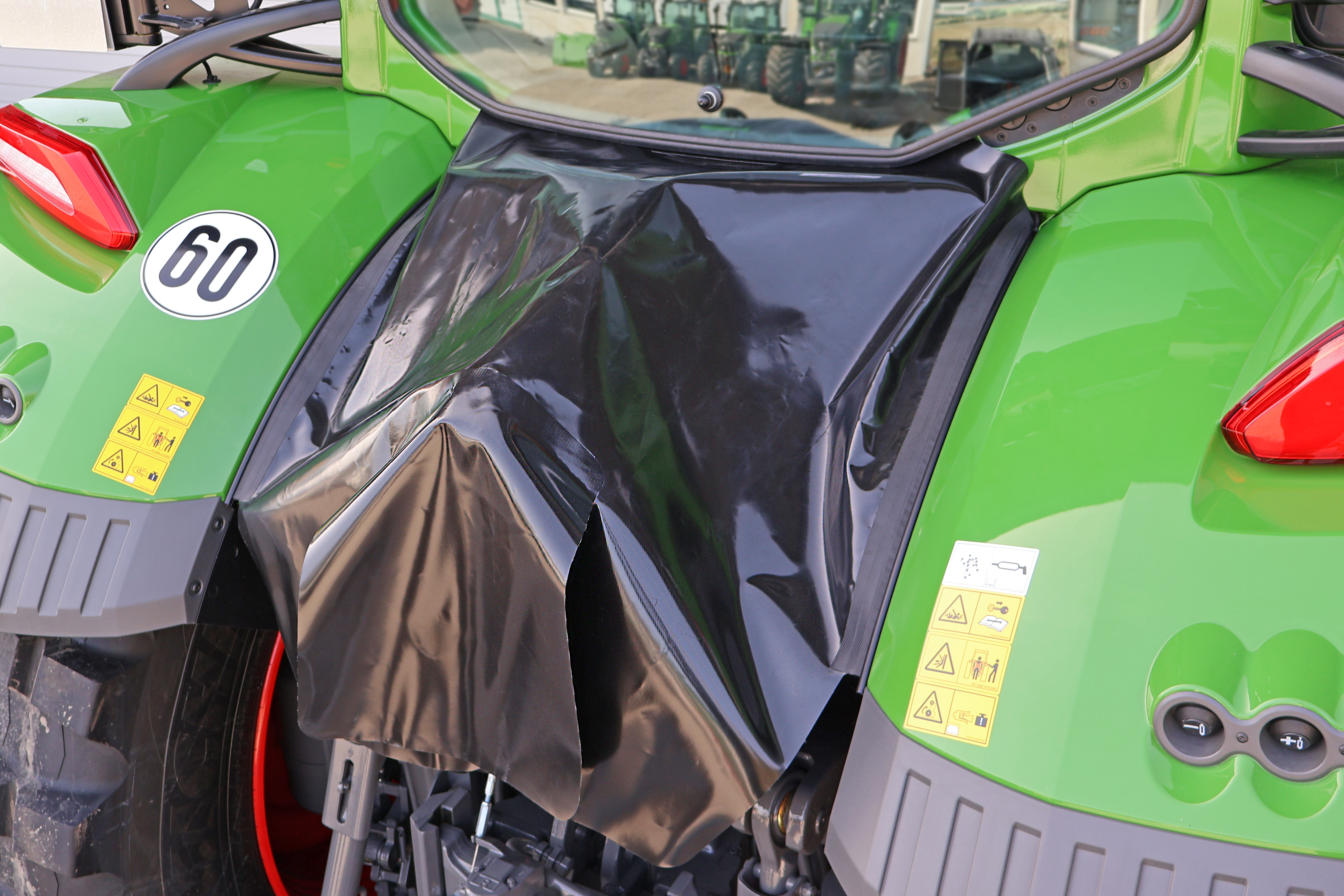

Colocação da lona

6.º passo

Insira a lona DirtGuard nas duas calhas laterais e alinhe-a.

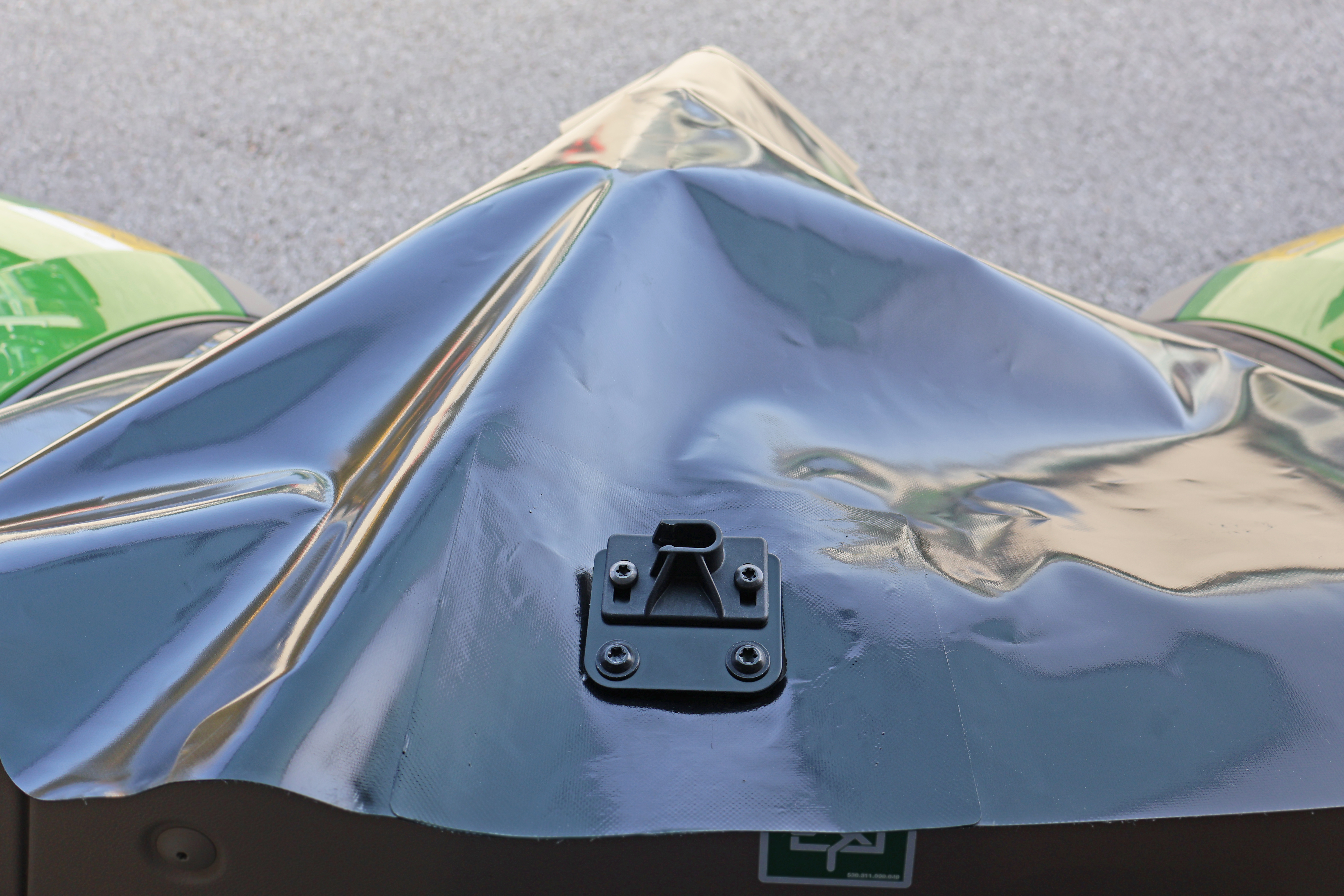

Fixação do DirtGuard

7.º passo

Abra a janela traseira. Encaixe o recorte quadrado sobre o mecanismo de travamento da janela traseira.

ATENÇÃO:
O DirtGuard só fica fixado com segurança quando a janela traseira está travada. Ao fechar a janela traseira, certifique-se sempre de que o DirtGuard esteja posicionado corretamente.

INSTRUÇÕES

🛠️Em preparação. O manual de montagem estará disponível para download em breve.

INSTRUÇÕES DE SEGURANÇA

INSTRUÇÕES GERAIS DE SEGURANÇA

Leia atentamente e por completo estas instruções de segurança e observe todas as orientações e advertências antes de montar ou colocar o DirtGuard em funcionamento.

1. Instruções Gerais de Segurança

  • Antes da montagem e da colocação em funcionamento, leia integralmente o manual de montagem e operação.
  • Execute todos os trabalhos de montagem exclusivamente de acordo com as instruções e utilize apenas as peças originais fornecidas.
  • O DirtGuard deve ser utilizado exclusivamente em máquinas agrícolas adequadas para essa finalidade.
  • Uma montagem ou utilização inadequada pode causar danos materiais e representar riscos à segurança.

2. Segurança durante a Montagem

  • Durante a montagem, o trator deve permanecer completamente parado.
  • Desligue o motor, retire a chave de ignição e proteja o veículo contra deslocamento involuntário.
  • Ao perfurar para-lamas ou componentes adicionais, utilize sempre óculos de proteção e luvas de segurança adequadas.
  • Certifique-se de que não haja pessoas na área de risco durante a montagem.
  • Evite a formação de faíscas ou a entrada de cavacos metálicos nas proximidades de componentes elétricos ou linhas hidráulicas.
  • Antes de perfurar, verifique cuidadosamente se não há cabos, fios, mangueiras, tubos ou estruturas portantes do veículo atrás do local de perfuração.

3. Segurança durante a Operação

  • O DirtGuard pode restringir a visibilidade traseira. Adapte o modo de condução de acordo.
  • O DirtGuard não deve cobrir dispositivos de iluminação, luzes de advertência, placas de identificação, câmeras ou sensores.
  • Certifique-se de que a lona esteja corretamente tensionada e devidamente fixada.
  • A lona não deve se soltar, vibrar excessivamente ou entrar em contato com partes móveis do veículo.
  • Não utilize o DirtGuard se estiver danificado, rasgado ou montado de forma solta.
  • Antes de cada deslocamento, verifique se a lona está firmemente fixada nas guias de keder.

4. Advertências para o Tráfego em Vias Públicas

  • O DirtGuard não deve ultrapassar os limites máximos permitidos do contorno do veículo.
  • A visibilidade pelos espelhos retrovisores e da área de tráfego não deve ser prejudicada.
  • Observe sempre as normas legais vigentes para o trânsito em vias públicas.

5. Manutenção e Conservação

  • Verifique regularmente o aperto correto de todos os parafusos, porcas e elementos de fixação.
  • Limpe a lona exclusivamente com produtos de limpeza suaves.
  • Não utilize produtos químicos agressivos ou que contenham solventes.
  • Peças danificadas ou desgastadas devem ser substituídas imediatamente.
  • Utilize exclusivamente peças de reposição originais. Construções próprias ou componentes não aprovados não são permitidos.

6. Procedimento em Caso de Problemas ou Irregularidades

  • Em caso de dúvidas ou identificação de irregularidades, remova imediatamente o DirtGuard e interrompa a operação.
  • Em caso de problemas de montagem, falhas de funcionamento ou danos, entre em contato com seu revendedor autorizado ou com o serviço de atendimento ao cliente da Fendt/AGCO.
  • Não continue a utilizar a máquina se a lona se soltar durante a operação, vibrar excessivamente ou houver risco de ficar presa em partes móveis.

UTILIZAÇÃO ADEQUADA

O DirtGuard foi desenvolvido exclusivamente para o uso habitual em atividades agrícolas ou trabalhos de natureza equivalente. Qualquer utilização além dessa finalidade é considerada uso inadequado. O fabricante não se responsabiliza por danos decorrentes de uso indevido; o risco é assumido exclusivamente pelo usuário.

O uso conforme a finalidade também inclui o cumprimento das condições de operação, manutenção e conservação prescritas pelo fabricante, a fim de preservar eventuais direitos de garantia.

As instruções de segurança identificadas, bem como os termos PERIGO, ADVERTÊNCIA e CUIDADO, devem ser observados com especial atenção.

O DirtGuard deve ser utilizado, mantido e reparado somente por pessoas devidamente treinadas, familiarizadas com o equipamento e cientes dos riscos envolvidos.

Devem ser cumpridas as normas aplicáveis de prevenção de acidentes, bem como as demais regras geralmente reconhecidas de segurança técnica, medicina do trabalho e legislação de trânsito. Modificações realizadas por conta própria no equipamento excluem qualquer responsabilidade do fabricante por danos resultantes.

Como equipamento de trabalho, o veículo não é adequado para o transporte ou permanência de crianças ou adolescentes. Caso, excepcionalmente, crianças ou adolescentes estejam no veículo, o condutor deve estar ciente de que eles necessitam de supervisão rigorosa. Deve ser garantido que crianças e adolescentes transportados não tenham acesso a dispositivos de comando ou controles técnicos do veículo ou dos equipamentos acoplados. Em nenhuma circunstância crianças ou adolescentes devem permanecer sozinhos na cabine quando o condutor deixar o veículo.
